COULISSANT SIMPLE GLISSIÈRE

HAUTEUR LIBRE : 2,46m

PROFONDEUR MAX : 3,80m

TRANCHÉE : 1,68m à 6,68m

18T À 30T

COULISSANT SIMPLE GLISSIÈRE (1)

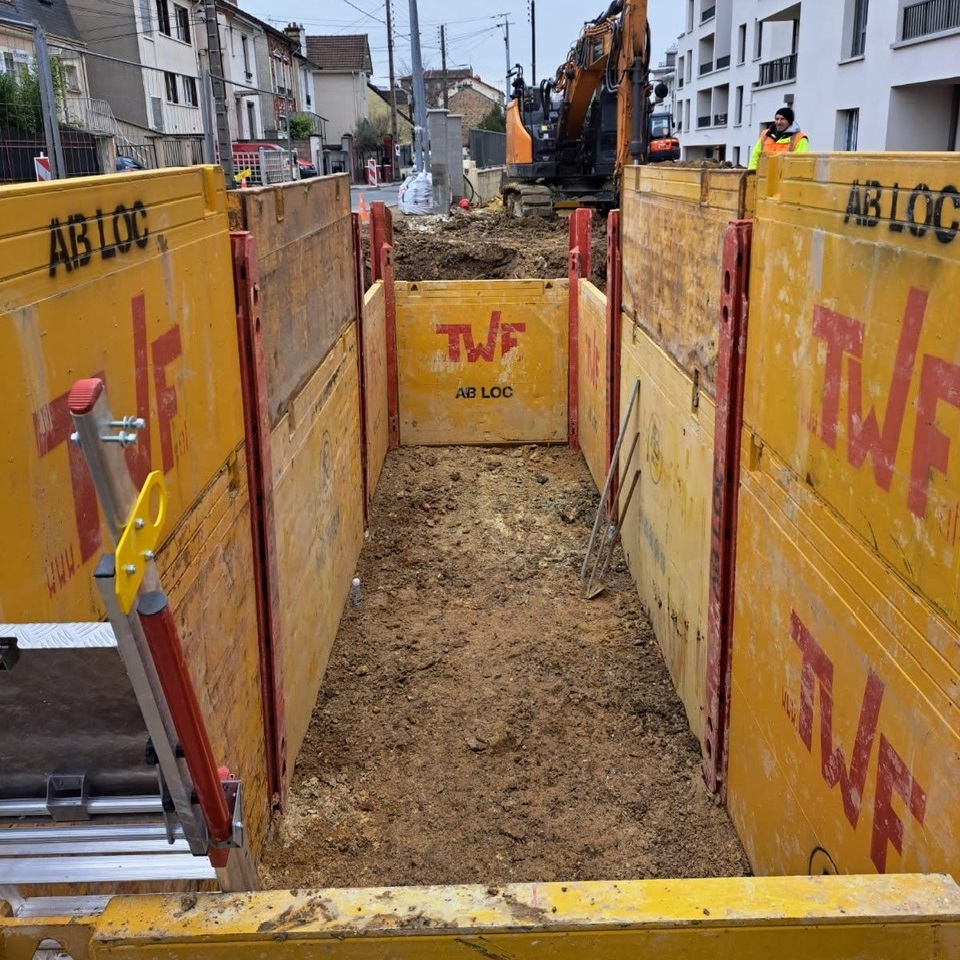

Coulissant simple glissière type 790 n°6

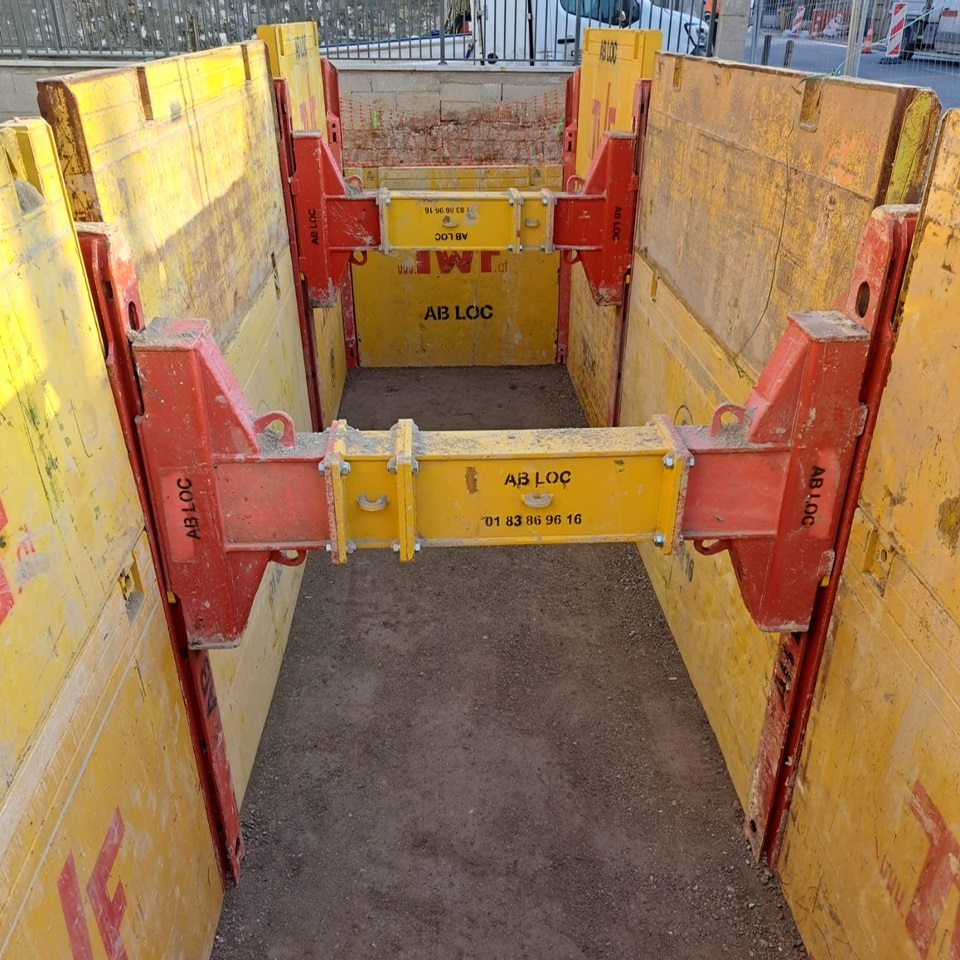

Coulissant simple glissière type 790 n°2

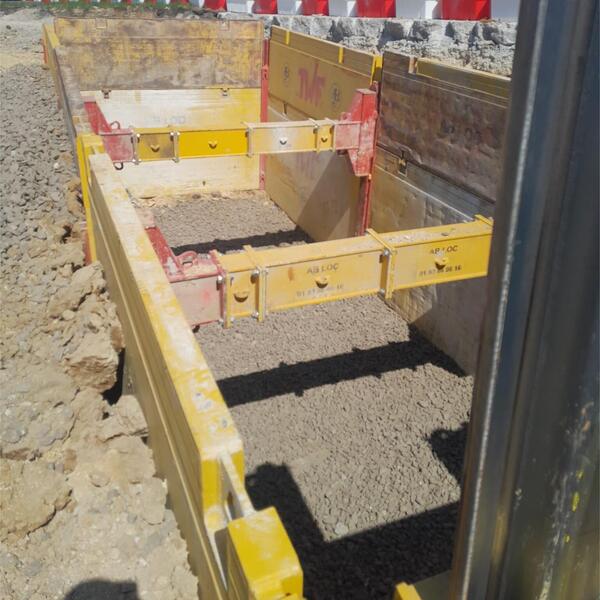

IMAGE 1 COULISSANT SIMPLE GLISSIERE (1) (1)

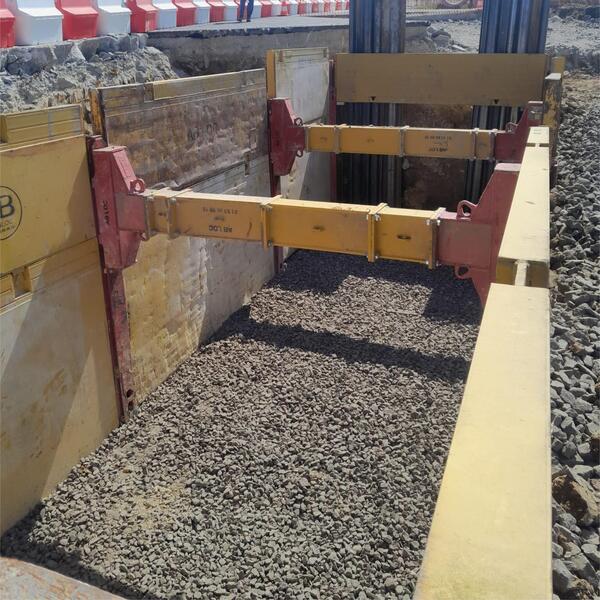

COULISSANT SIMPLE GLISSIÈRE0 (2) (1)

ÉLÉMENT HAUTEUR DE GLISSIÈRE SRH m POIDS kg ÉPAISSEUR DE GLISSIÈRE SRT mm RÉSISTANCE DU SYSTEME DE CHAR.
POTEAU 3.50 540 220 460,0 kNm
POTEAU D’ANGLE 3.50 390 275 130,9*kN/m

*Force de la glissière sur chaque coté

CHARIOT MOBILE

CHARIOT MOBILE
POIDS / RS-PAIRE kg LARGEUR DE TRAVAIL MIN. m
620 1.20

RALLONGE STANDARD

RALLONGE STANDARD
LONGUEUR (m) m POIDS (kg) kg
0.25 99
0.50 128
0.75 157
1.00 185
2.00 303
3.00 421

LONGUEUR DE PANNEAU m HAUTEUR DE PANNEAU DE BASE m HAUTEUR DE PANNEAU SUPÉRIEUR m ÉPAISSEUR DE PANNEAU mm PC LONGUEUR m LONGUEUR DU SYSTÈME mm RÉSISTANCE SYSTÈME CHARGE kN/m2 POIDS - PANNEAU DE BASE kg POIDS - PANNEAU SUPÉRIEUR kg
2.00 2.40 1.40 107 1.80 2.27 220.2 552 347
2.50 2.40 1.40 107 2.30 2.77 141.2 660 434
3.00 2.40 1.40 107 2.80 3.27 97.9 828 521
3.50 2.40 1.40 107 3.30 3.77 72.0 966 694
4.00 2.40 1.40 107 3.80 4.27 55.1 1115 1115
4.50 2.40 1.40 130 4.30 4.77 78.5 1788 1239
5.00 2.40 1.40 130 4.80 5.27 63.6 1967 1363
5.50 2.40 1.40 130 5.30 5.77 52.6 2650 1490
6.00 2.40 1.40 130 5.80 6.27 44.1 2650 1810
6.50 2.40 1.40 150 6.30 6.77 45.0 2650 1490
7.00 2.40 1.40 150 6.80 7.27 38.8 2850 1950
